Bravarske varilačke šarke: vrste, veličine i montaža

Kratak odgovor: Za pravilno postavljanje bravarskih šarki na kapije ili vrata najvažnije je odabrati odgovarajući tip i veličinu šarke spram težine krila, a zatim precizno izvesti zavarivanje bez pregrevanja metala. Pravilan odabir podrazumeva korišćenje šarki sa ležajem ili kuglicom za teža krila, uz obavezno ostavljanje zazora od 2 do 3 milimetra kako bi se izbeglo češanje i zaglavljivanje. Precizno varenje u nekoliko tačaka pre konačnog šava osigurava da se šarka ne pomeri usled širenja materijala na toploti.

Bravarske varilačke šarke: vrste, veličine i pravilno postavljanje

Bravarske varilačke šarke, koje se često nazivaju i zavarive šarke, služe za spajanje metalnog krila sa stubom, ramom ili dovratnikom. Za razliku od šarki koje se pričvršćuju vijcima, varilačka šarka postaje deo same konstrukcije. Ako je loše izabrana ili postavljena, popravka uglavnom znači sečenje vara, brušenje i ponovno zavarivanje. Najčešće se koriste na dvorišnim i pešačkim kapijama, garažnim i radioničkim vratima, metalnim ogradama, kao i na industrijskim vratima i zaštitnim pregradama.

Kod kapija koje se u Srbiji i regionu najčešće prave od čeličnih kutijastih profila nije dovoljno uračunati samo težinu rama. Lim, drvene daske, paneli, kovani elementi, brava i ostala oprema mogu znatno povećati ukupnu masu krila. Kod pune ispune treba računati i na vetar. Široka kapija obložena limom ili daskama ponaša se kao jedro, pa šarke, varovi i stub mogu biti opterećeniji nego što sama težina krila pokazuje.

Potreban alat i materijal

Pre početka rada pripremite sledeće elemente:

• Bravarske varilačke šarke odgovarajućeg tipa i veličine
• REL ili MIG/MAG aparat za zavarivanje
• Odgovarajuće elektrode ili žicu i zaštitni gas
• Ugaonu brusilicu sa reznim, brusnim i lamelarnim pločama
• Bravarske stege (šrafcingle) i magnetne uglove
• Metar, marker za metal i libelu
• Ravnu čeličnu letvu ili profil za proveru ose
• Metalne distancere i podloške
• Stabilne stalke, nosače ili dizalicu za krilo
• Čekić za skidanje šljake i žičanu četku
• Osnovnu antikorozivnu boju i završni premaz za metal
• Odgovarajuću mast za podmazivanje i kompletnu HTZ opremu

Važno: Zaštita na radu

Zavarivanje i brušenje nose ozbiljan rizik od opekotina, povrede očiju, električnog udara, požara i udisanja štetnog dima. Ovo nije posao koji treba raditi u papučama, bez maske ili pored otvorene kante sa razređivačem. Obavezno koristite masku za varenje sa odgovarajućim stepenom zatamnjenja i kožne zavarivačke rukavice.

Nosite radnu odeću od pamuka ili drugog teško zapaljivog materijala i zatvorenu zaštitnu obuću. Sintetika se pod uticajem varnica topi i lepi za kožu, pa posledice mogu biti teže nego kod običnog pamučnog radnog odela. Tokom brušenja i čišćenja vara obavezno koristite zaštitne naočare ili vizir, kao i zaštitu za sluh pri dužem radu brusilicom. Radno mesto mora biti suvo, dobro provetreno i očišćeno od zapaljivih materijala poput benzina, boja i razređivača.

Pre rada detaljno pregledajte kablove, držač elektrode, gorionik i priključak mase. Stezaljku mase postavite na čist metal, što bliže mestu zavarivanja. Kod šarki sa kuglicom ili ležajem vodite računa da struja zavarivanja ne prolazi kroz ležaj, jer može oštetiti njegove radne površine. Ne dozvoljavajte prolaznicima i drugim osobama da gledaju električni luk bez zaštite, već po potrebi postavite zavarivački paravan.

Osnovni delovi šarke i majstorski izrazi

Pre izbora i montaže dobro je razumeti nekoliko izraza koji se često čuju u gvožđari ili radionici:

• Trn ili klin: Osovina oko koje se šarka okreće.
• Muški deo: Deo šarke na kome se nalazi fiksirani trn.
• Ženski deo ili čaura: Deo koji naleže preko trna i okreće se oko njega.
• Osa šarki: Zamišljena prava linija kroz sredinu svih ugrađenih šarki. Ako šarke nisu u istoj osi, krilo će zapinjati i teško se otvarati.
• Heft: Kratak privremeni var koji drži deo na mestu tokom provere položaja konstrukcije.
• Zazor ili luft: Namerno ostavljen razmak između krila i stuba koji sprečava struganje i ostavlja mesto za farbu i širenje metala.
• Štelovanje: Naknadno podešavanje položaja krila pomoću navoja ili matice kod podesivih modela šarki.

Vrste bravarskih varilačkih šarki

Klasične cilindrične šarke bez ležaja

Ovo su jednostavne dvodelne šarke sa trnom i čaurom. Koriste se na lakšim metalnim vratima, manjim kapijama, poklopcima, sanducima i čeličnim ormanima. Njihove metalne površine oslanjaju se jedna na drugu, ponekad preko čelične ili bronzane podloške. Zbog većeg trenja treba ih redovno podmazivati, a za široke i teške kapije koje se često otvaraju uglavnom nisu najbolji izbor.

Šarke sa kuglicom

Kod ovih šarki između trna i čaure nalazi se čelična kuglica. Ona smanjuje površinu trenja, pa se krilo lakše pokreće nego na običnoj cilindričnoj šarki. Često se koriste za pešačke kapije, metalna vrata i dvorišna krila srednje težine. Ipak, ako je sam stub slab ili šarke nisu u istoj osi, kapija će i dalje zapinjati i vremenom se spuštati.

Šarke sa aksijalnim ležajem

Aksijalni ležaj efikasno prima vertikalno opterećenje koje stvara težina krila. Takva šarka se lakše okreće pod većim teretom i sporije se haba kada je pravilno postavljena i podmazana. Koristi se na masivnijim kapijama, velikim metalnim vratima i konstrukcijama koje se često otvaraju. Pri kupovini obavezno proverite da li je ležaj zatvoren i da li šarka poseduje mazalicu.

Suza šarke

Suza šarka dobila je naziv po poprečnom preseku koji podseća na kapljicu. Takav oblik ostavlja pogodan prostor između šarke i ravne stranice profila, pa je znatno lakše napraviti pravilan i dubok var. Često se koristi na konstrukcijama od kutijastih profila. Oblik šarke olakšava pristup elektrodi ili gorioniku i smanjuje potrebu za prevelikom količinom dodatnog materijala.

Pločaste varilačke šarke

Pločaste šarke imaju ravna krila koja se zavaruju za ram i pokretni deo. Koriste se kada cilindrična šarka ne može pravilno da nalegne ili kada je potrebna veća površina samog spoja. Treba ih izuzetno precizno postaviti, jer debljina ploča i položaj osovine direktno utiču na krajnji ugao otvaranja i razmak između krila i rama.

Podesive šarke za kapije

Podesive šarke imaju navojni trn ili maticu kojom se položaj krila može naknadno korigovati. Praktične su kod širokih dvorišnih kapija, gde se s vremenom može pojaviti manje spuštanje krila usled sleganja. Podešavanjem se krilo može vratiti u pravilan položaj bez sečenja šarke. Ipak, ovo podešavanje ne može da ispravi nakrivljen stub ili loš i napukao var.

Šarke od nerđajućeg čelika (Prohrom)

Koriste se u vlažnim prostorima, prehrambenim pogonima i na mestima gde je potrebna povećana otpornost na koroziju. Zavarivanje nerđajućeg čelika zahteva odgovarajući dodatni materijal, pravilno podešen aparat i iskustvo. Nije dovoljno zavariti prohromsku šarku bilo kojom običnom elektrodom i očekivati da spoj zadrži otpornost na rđu.

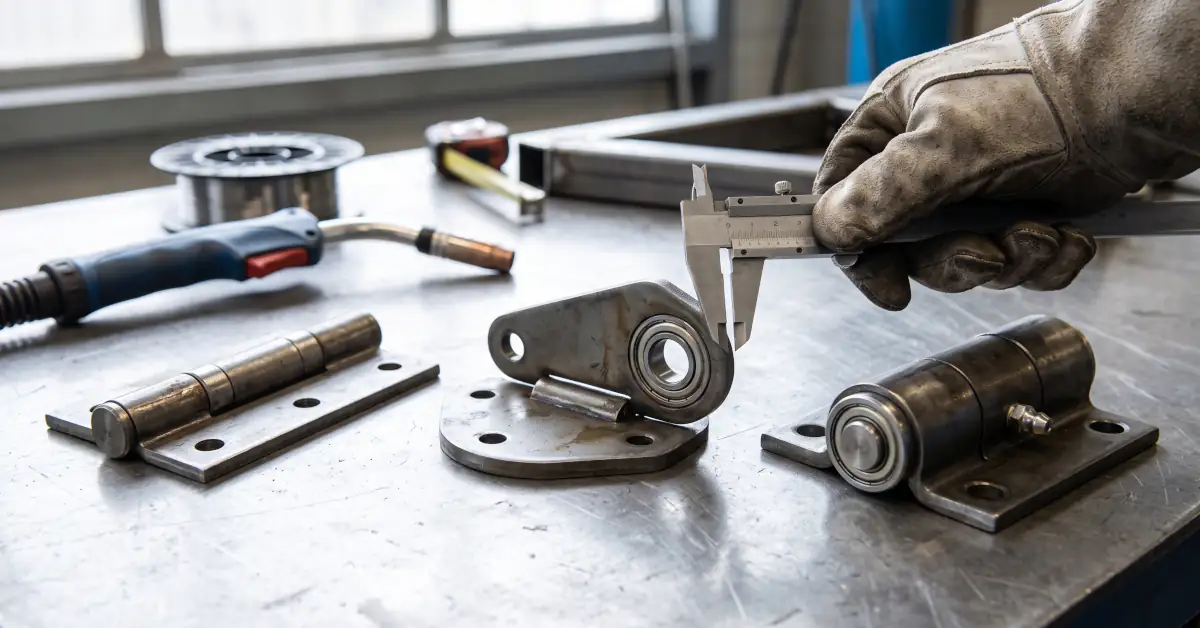

Kako odrediti veličinu i jačinu šarke

Kada se u praksi kaže jačina šarke, misli se na opterećenje koje šarka može bezbedno da prenese na stub ili ram. Sama dužina šarke nije dovoljan podatak, jer se modeli iste dužine mogu znatno razlikovati po prečniku tela, debljini zida, kvalitetu čelika i vrsti ležaja. Zato šarku ne treba birati napamet. Na pravilan izbor dimenzija najviše utiču sledeći faktori:

• Težina krila: Uračunajte čelični ram, limenu ili drvenu ispunu, kovane elemente, bravu, kvaku i eventualni motor za kapiju.
• Širina krila: Široko krilo stvara veću polugu, pa znatno jače opterećuje gornju šarku i stub od užeg krila iste mase.
• Visina krila: Visoko krilo je sklono uvijanju, pa se kod visokih i težih vrata često koristi treća šarka radi bolje stabilnosti konstrukcije.
• Ispuna i vetar: Puna limena ili drvena ispuna prima veliki pritisak vetra, što može iskriviti stub ili popustiti var na otvorenim placevima.
• Učestalost otvaranja: Za vrata radionica ili magacina koja se koriste više puta dnevno, prednost uvek imaju šarke sa ležajem i mazalicom.
• Čvrstoća stuba: Stub mora biti dovoljno krut, zdrav i pravilno betoniran da primi težinu i bočne sile. Tanki profili nisu dobra osnova.

Da li su dovoljne dve šarke?

Dve pravilno izabrane i dobro postavljene šarke mogu biti sasvim dovoljne za manje i lakše krilo. Treća šarka se razmatra kada je krilo visoko, teško, izloženo jakom vetru ili sklono uvijanju. Dodavanje treće šarke ne povećava automatski nosivost ako ona nije u savršenoj osi sa ostalim šarkama, jer u suprotnom može kočiti kretanje i ubrzati habanje.

Kako postaviti bravarske šarke korak po korak

1. Proverite stub, ram i krilo: Pre postavljanja šarki proverite libelom da li je stub vertikalan, a ram pravougaon. Šarke ne mogu da isprave već iskrivljenu konstrukciju.
2. Odredite smer i ugao otvaranja: Proverite na koju stranu krilo treba da se otvara i uverite se da pri hodu neće udarati u zid, ogradu, oluk ili druge prepreke.
3. Odlučite da li krilo treba da bude skidivo: Ako trnove okrenete nagore, krilo se može skinuti podizanjem. Za zaštitu od neželjenog podizanja na spoljnim kapijama ugradite namenski sigurnosni graničnik.
4. Očistite mesta zavarivanja: Ugaonim brusilicom skinite farbu, rđu, masnoću i sloj cinka sa mesta spoja do čistog čelika kako biste obezbedili stabilan luk i kvalitetan var.
5. Stabilno poduprite krilo: Postavite krilo na stabilne čelične stalke ili distancere. Teška kapija ne sme da visi u rukama pomoćnika dok vi varite.
6. Napravite potrebne zazore: Distancerima odredite razmak (2-3 mm) između krila i stuba. Premali zazor dovodi do struganja nakon farbanja, dok preveliki slabi sigurnost.
7. Obeležite položaj šarki: Gornju i donju šarku postavite što dalje jednu od druge, ali ne sasvim uz ivice profila, kako bi oko vara ostalo dovoljno zdravog materijala.
8. Poravnajte osu šarki: Koristite ravnu čeličnu letvu ili ravan profil da proverite da li su centri svih šarki poravnati u istoj pravoj liniji.
9. Fiksirajte šarke: Pričvrstite šarke bravarskim stegama za profil. Magnetni ugaonik može pomoći pri početnom nameštanju, ali se može pomeriti usled toplote.
10. Napravite heftove: Na svakoj šarki napravite nekoliko kratkih i čvrstih tačkastih varova sa obe strane spoja. Nemojte odmah vući pun šav da toplota ne povuče šarku iz ose.
11. Pažljivo proverite hod krila: Pustite da se heftovi ohlade, pa pažljivo proverite kretanje krila. Ono mora da ide glatko, bez ikakvog zapinjanja i uvijanja.
12. Završno zavarite šarke: Zavarujte naizmenično (malo na gornjoj, malo na donjoj šarki) i pravite pauze kako ne biste pregrejali kućište i ležaj šarke. Ne polivajte užarenu šarku vodom, već pustite spoj da se prirodno ohladi.
13. Očistite i pregledajte var: Čekićem i četkom uklonite šljaku. Pregledajte da nema pukotina ili poroznosti. Var nemojte brusiti do same ravni profila jer tako slabite njegov noseći presek.
14. Zaštitite metal od korozije: Očišćena mesta premažite antikorozivnom osnovnom bojom, a zatim završnim premazom. Zaštitite otvore ležajeva i mazalica krep trakom da boja ne uđe u njih.
15. Podmažite šarke: Kroz mazalicu ili na samom spoju nanesite kvalitetnu litijumovu ili tovatnu mast koja se ne ispira lako kišom i nekoliko puta otvorite kapiju.

Postavljanje šarke na pocinkovani profil

Varilačka šarka se može zavariti na pocinkovanu cev, ali se cink sa mesta vara i okolne zone mora potpuno obrusiti do čistog čelika. Zavarivanje pocinkovanog čelika stvara dim koji sadrži cink-oksid, čije udisanje izazva metalnu groznicu. Zato obezbedite efikasno provetravanje i masku za disajne puteve. Nakon rada, obrušenu zonu zaštitite cink-sprejem.

Preporuke za amatere (DIY)

• Ne učite na teškoj kapiji: Prve pokušaje zavarivanja šarki uvek vežbajte na otpadnim komadima profila. Ako loš var popusti pod težinom kapije, posledice i povrede mogu biti veoma ozbiljne.
• Napravite jednostavan šablon: Ravna cev ili čelična vugla može poslužiti kao odličan šablon. Stegnite šarke uz nju stegama pre heftanja kako biste lakše održali savršenu osu.
• Aparat podesite na probnom komadu: Pre rada na kapiji uradite probni var na komadu istog profila i debljine da proverite jačinu struje i izbegnete progorevanje tankog zida cevi.
• Bezbednost pre svega: Koristite stalke i klinove za držanje tereta. Pomoćnik može samo da pridržava profil, ali nikako ne sme da nosi celokupnu težinu krila dok vi radite sa aparatom.

Saveti za iskusne majstore

• Uračunajte položaj težišta: Što je težište završene kapije udaljenije od ose šarki, to su veći moment sila i opterećenje na gornjem zavaru, što zahteva dodatno ojačanje spoja.
• Kontrolišite putanju struje: Povratnu stezaljku mase uvek postavite tako da struja ne prolazi kroz unutrašnju kuglicu ili ležaj šarke, čime sprečavate oštećenje njihovih radnih površina.
• Ojačajte zonu šarke na tankom profilu: Kod tankozidnih profila (npr. debljine zida 1.5 mm ili 2 mm) i većih opterećenja, uvek zavarite ojačavajuću podložnu ploču koja će rasporediti silu na veću površinu cevi.
• Mislite na održavanje: Otvor mazalice mora ostati potpuno dostupan i nakon postavljanja drvene ili limene ispune, limenih opšava i ukrasnih kovanih elemenata.

Najčešće greške pri radu

• Izbor šarke samo prema dužini: Duža šarka nije uvek i jača. Prečnik trna, debljina zida čaure i deklarisana nosivost su podjednako važni parametri pri kupovini.
• Zanemarivanje težine ispune: Česta je greška birati šarke prema težini praznog rama, zaboravljajući da daske, lim, teške brave i paneli srazmerno dupliraju ukupnu masu krila.
• Zavarivanje preko farbe ili rđe: Pokušaj varenja na nečišćenoj površini stvara porozan var pun vazdušnih džepova i šljake, koji lako puca pod opterećenjem.
• Šarke van ose i premali zazor: Čak i minimalno odstupanje šarki od zajedničke prave linije stvara otpor i škripu, dok nedostatak zazora uzrokuje struganje čim se nanese sloj farbe.
• Naglo hlađenje užarenog metala: Polivanje vruće šarke vodom nakon zavarivanja stvara mikro-pukotine u materijalu i deformiše trn, pa šarka trajno gubi svoja mehanička svojstva.

Pitanja i odgovori

Kako da izaberem tačnu veličinu bravarske šarke za kapiju?

Izbor zavisi od težine, širine i ispune krila. Za lakša pešačka vrata i lakše profile dovoljne su šarke od 80 do 100 mm, dok za teže kapije, garažna vrata i profile većih preseka birajte masivnije modele od 120 do 160 mm sa ležajem i jasno deklarisanom nosivošću.

Da li su za kapiju uvek dovoljne dve šarke?

Dve pravilno dimenzionisane šarke su dovoljne za manja i lakša krila. Treća šarka se ugrađuje ako je krilo visoko (preko 2 metra), široko, obloženo punim limom ili drvetom, ili ako je konstrukcija stalno izložena jakim udarima vetra.

Da li je bolja bravarska šarka sa kuglicom ili sa aksijalnim ležajem?

Zavisi od težine konstrukcije. Šarka sa kuglicom uspešno smanjuje trenje i odlična je za lakša i srednje teška pešačka vrata. Za masivne kapije i industrijska vrata koja se često otvaraju, aksijalni ležaj pruža znatno lakši hod i veću trajnost pod vertikalnim teretom.

Zašto se kapija teško otvara odmah nakon zavarivanja?

Najčešći uzroci su nepoklapanje osa gornje i donje šarke, povlačenje materijala usled prebrzog varenja bez heftanja, premali zazor ili pregrevanje trna tokom rada. Ako je osa šarki pomerena, samo podmazivanje uljem neće rešiti problem, već se šarka mora odseći i ponovo poravnati.

Može li se bravarska šarka uspešno zavariti na pocinkovanu cev?

Da, ali pre početka zavarivanja sloj cinka na mestu spoja i široj zoni oko njega mora se potpuno obrusiti brusilicom do sjajnog čelika. Tokom varenja obezbedite dobru ventilaciju i HTZ masku zbog toksičnog dima, a nakon rada nanesite cink-sprej.

Koliko često je potrebno podmazivati varilačke šarke na otvorenom?

Spoljne kapije i vrata treba podmazati najmanje dva puta godišnje – u jesen pre mrazeva i u proleće nakon vlažnog zimskog perioda. Za šarke sa mazalicom koristite litijumovu ili tovatnu mast, jer se obična retka ulja u spreju brzo isperu kišom.

Spremni za rad?

Dobra bravarska šarka mora odgovarati stvarnom opterećenju i konstrukciji, ali je podjednako važno da montažu izvedete precizno i bez žurbe. Pre varenja uvek detaljno proverite geometriju krila, obezbedite planirane zazore i stabilno poduprite materijal na radnom stolu ili stalcima. Pravilo „tri puta meri, jednom vari“ u bravariji pruža najveću uštedu vremena i materijala. Sav potreban materijal, različite tipove bravarskih šarki, aparate za varenje, brusni program i kvalitetnu HTZ opremu za ovaj projekat možete pronaći u ponudi ispod teksta.
